Los planos de arranque estrella-triángulo con inversión de giro son una técnica común en la puesta en marcha de motores eléctricos trifásicos, permitiendo un arranque suave y eficiente. Este método combina las ventajas de la conexión estrella (menor corriente de arranque) y la conexión triángulo (mayor par de arranque) para optimizar el rendimiento del motor.
¿Qué son los Planos de Arranque Estrella-Triángulo?

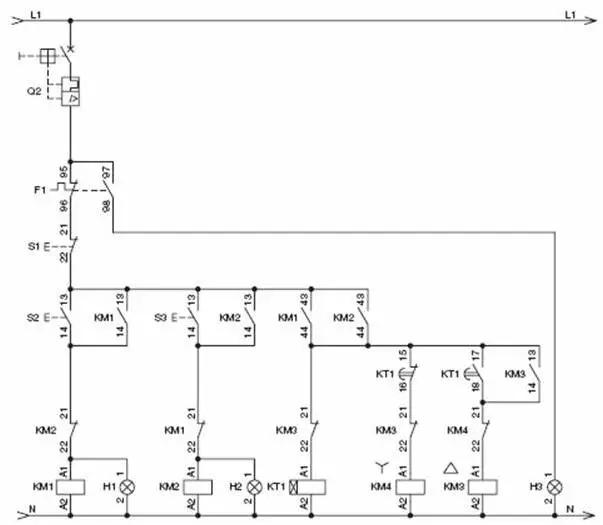

Los planos de arranque estrella-triángulo son esquemas eléctricos que permiten conectar un motor trifásico en configuración estrella durante la fase de arranque y luego en configuración triángulo durante el funcionamiento normal. El cambio de conexión se realiza mediante un contactor o relé, controlado por un temporizador que determina el tiempo de arranque en estrella.
Ventajas del Arranque Estrella-Triángulo
El uso de planos de arranque estrella-triángulo ofrece varias ventajas:
- Arranque suave: La conexión en estrella reduce la corriente de arranque, lo que minimiza el impacto en la red eléctrica y reduce el estrés mecánico en el motor.
- Mayor par de arranque: La conexión en triángulo proporciona un mayor par de arranque, permitiendo que el motor arranque con cargas pesadas.
- Protección del motor: El arranque suave reduce el desgaste del motor y la probabilidad de daños por sobrecarga.
- Reducción de las caídas de tensión: La menor corriente de arranque reduce las caídas de tensión en la red eléctrica, minimizando los efectos negativos en otros dispositivos.
Inversión de Giro
Para invertir el sentido de rotación del motor, se intercambian dos de las fases de alimentación. En los planos de arranque estrella-triángulo, la inversión de giro se realiza cambiando la conexión de dos fases en el contactor o relé responsable del cambio de conexión.
Aplicaciones de los Planos de Arranque Estrella-Triángulo con Inversión de Giro
Los planos de arranque estrella-triángulo con inversión de giro son ideales para:
- Motores de gran potencia
- Aplicaciones que requieren un arranque suave
- Sistemas que necesitan invertir el sentido de rotación
- Instalaciones con limitaciones en la capacidad de la red eléctrica
Tipos de Planos de Arranque Estrella-Triángulo con Inversión de Giro
Existen diferentes variantes de planos de arranque estrella-triángulo, cada una con características específicas:
Planos con Temporizador
Estos planos utilizan un temporizador para controlar el tiempo de arranque en estrella. El temporizador se activa al iniciar el motor y se configura para cambiar a la conexión triángulo después de un tiempo determinado.
Planos con Relé de Sobrecorriente
Estos planos incorporan un relé de sobrecorriente que detecta la corriente de arranque en estrella. Una vez que la corriente cae por debajo de un valor establecido, el relé activa el cambio a la conexión triángulo.
Planos con Control Electrónico
Los planos con control electrónico utilizan un sistema de control digital para gestionar el cambio de conexión. Estos planos permiten un control más preciso y adaptable, ofreciendo funciones como:
- Control de la velocidad de arranque
- Arranque suave gradual
- Protección contra sobrecargas
- Monitoreo de variables del motor
Cómo Elegir el Plano Adecuado
La elección del plano de arranque adecuado depende de las necesidades específicas de la aplicación. Es importante considerar:
- Potencia del motor
- Tipo de carga
- Características de la red eléctrica
- Requisitos de control y protección
Consideraciones para el Diseño de Planos
Al diseñar planos de arranque estrella-triángulo, es fundamental tener en cuenta:
- Dimensionamiento de los conductores
- Selección de los contactores y relés
- Protección contra cortocircuitos y sobrecargas
- Seguridad eléctrica
Consultas Habituales
Aquí se responden algunas consultas habituales relacionadas con los planos de arranque estrella-triángulo:
¿Se puede utilizar este método con motores monofásicos?
No, los planos de arranque estrella-triángulo se diseñan para motores trifásicos.
¿Qué tipo de temporizador se recomienda?
Se recomienda utilizar temporizadores electromecánicos o electrónicos con ajuste de tiempo preciso.
¿Es necesario un relé de sobrecorriente?
No siempre es necesario, pero se recomienda si la carga es variable o se necesita una protección adicional.
¿Se puede utilizar un control electrónico para motores pequeños?
Sí, los sistemas de control electrónico están disponibles para motores de diferentes tamaños.
Los planos de arranque estrella-triángulo con inversión de giro son una solución eficiente y versátil para la puesta en marcha de motores eléctricos trifásicos. La elección del plano adecuado depende de las necesidades específicas de la aplicación, y la seguridad eléctrica debe ser una prioridad en el diseño e implementación de estos sistemas.
