El arranque estrella-triángulo con inversión de giro es una técnica ampliamente utilizada para controlar el arranque de motores trifásicos. Esta técnica permite reducir la corriente de arranque, proteger el motor de sobrecargas y, además, proporciona la capacidad de invertir el sentido de giro del motor. En esta información, exploraremos en detalle este método de arranque, sus ventajas, aplicaciones y los diferentes esquemas de conexión.
¿Cómo funciona el arranque estrella-triángulo con inversión de giro?
El arranque estrella-triángulo con inversión de giro se basa en el principio de conectar el motor primero en estrella, lo que reduce la tensión aplicada a las bobinas del motor y, por ende, la corriente de arranque. Después de un período determinado, el motor se reconecta en triángulo, permitiendo que trabaje a la tensión nominal. La inversión de giro se logra cambiando la secuencia de conexión de las fases del motor.
Ventajas del arranque estrella-triángulo con inversión de giro
- Reducción de la corriente de arranque: Este método limita la corriente de arranque a aproximadamente un tercio de la que se tendría en un arranque directo.
- Mayor vida útil del motor: Al reducir el estrés mecánico durante el arranque, se extiende la vida útil del motor.
- Menor caída de tensión en la red: La menor corriente de arranque reduce las caídas de tensión en la red eléctrica.
- Control de la dirección de giro: La posibilidad de inversión de giro permite adaptar la dirección de funcionamiento del motor a las necesidades de la aplicación.
Esquemas de conexión
Existen diferentes esquemas de conexión para el arranque estrella-triángulo con inversión de giro. Los más comunes son:
Arranque estrella-triángulo manual
En este esquema, el cambio de estrella a triángulo y la inversión de giro se realiza manualmente mediante pulsadores. Un diagrama típico muestra dos contactores para la conexión en estrella (KM1 y KM2), dos contactores para la conexión en triángulo (KM3 y KM4) y pulsadores para la inversión de giro (S2 y S3). La secuencia de operación es la siguiente:
- Presionar el pulsador de marcha (S1) para activar los contactores de estrella (KM1 y KM2).
- Presionar el pulsador de triángulo (S2) para activar los contactores de triángulo (KM3 y KM4) y desactivar los contactores de estrella.
- Para invertir el giro, presionar el pulsador de inversión de giro (S3) que activará los contactores de triángulo (KM3 y KM4) y desactivará los contactores de estrella (KM1 y KM2).
Arranque estrella-triángulo automático
En este esquema, el cambio de estrella a triángulo se realiza de forma automática por un contactor-temporizador. El esquema incluye un temporizador que controla el tiempo de conexión en estrella. Tras el tiempo programado, el temporizador activa los contactores de triángulo y desactiva los contactores de estrella. La inversión de giro se realiza de forma similar a la del esquema manual.
Arranque estrella-triángulo con temporizador
En este esquema, el temporizador se utiliza para controlar el tiempo de conexión en estrella. El temporizador se desconecta cuando se activa la conexión en triángulo y se mantiene desconectado mientras el motor funciona en triángulo.
Temporizador

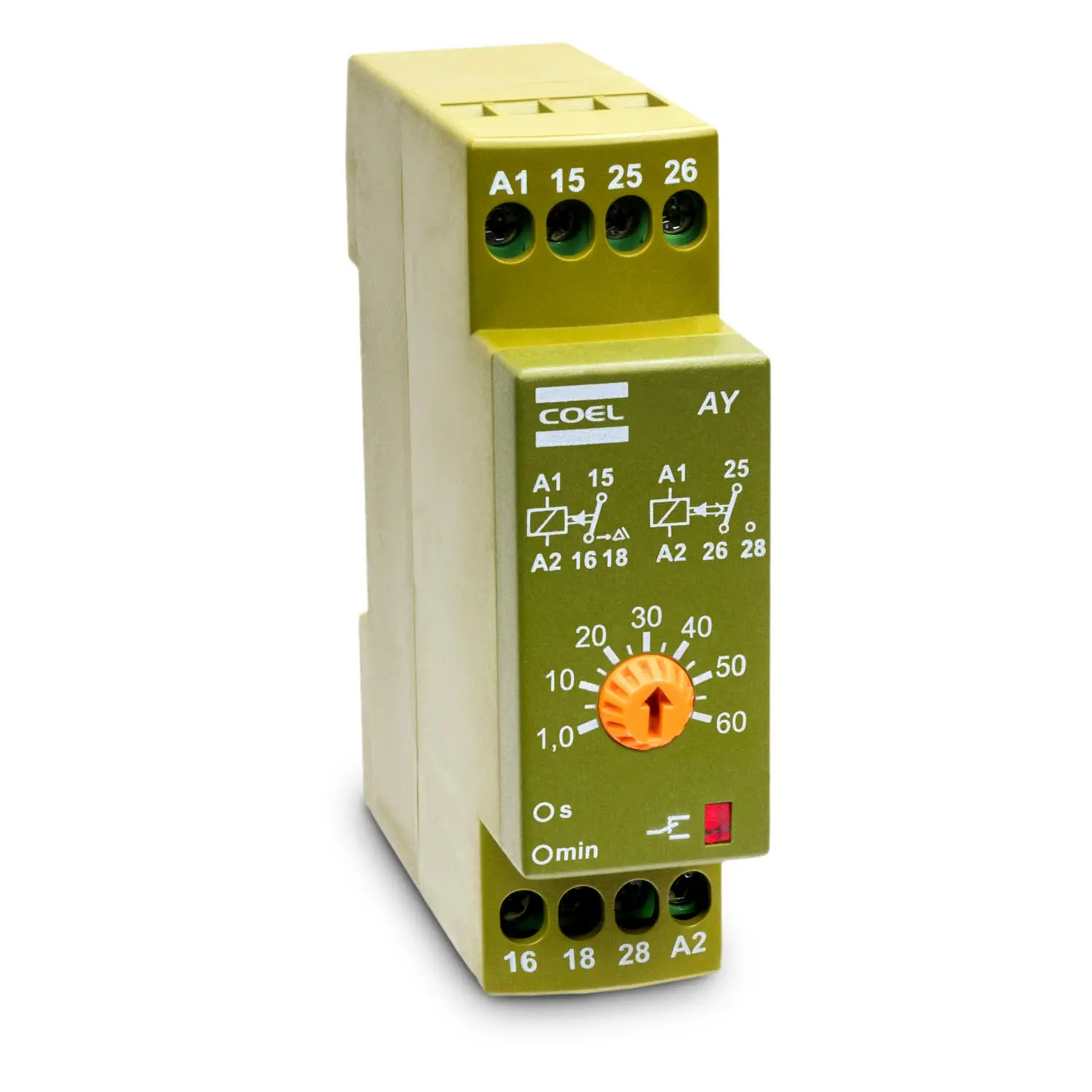

El temporizador es un componente esencial en el esquema de arranque estrella-triángulo. El tipo de temporizador que se utiliza dependerá de la aplicación y de las necesidades del sistema. Algunos tipos de temporizadores utilizados son:
- Temporizadores mecánicos: Estos temporizadores utilizan un mecanismo mecánico para controlar el tiempo de conexión en estrella. Son simples, económicos y fiables, pero tienen una precisión limitada.
- Temporizadores electrónicos: Estos temporizadores utilizan circuitos electrónicos para controlar el tiempo. Ofrecen una mayor precisión y flexibilidad en la configuración del tiempo, pero pueden ser más costosos.
- Temporizadores digitales: Estos temporizadores utilizan pantallas digitales para mostrar el tiempo de conexión en estrella. Permiten una configuración precisa del tiempo y ofrecen opciones adicionales como funciones de cuenta regresiva.
Selección del temporizador adecuado
La selección del temporizador adecuado depende de varios factores, incluyendo:
- El tamaño del motor: Los motores más grandes requieren un tiempo de conexión en estrella más largo.
- La inercia de la carga: Las cargas con mayor inercia necesitan un tiempo de conexión en estrella más largo.
- Las condiciones de trabajo: Las condiciones de trabajo extremas (temperaturas altas o bajas) pueden afectar la precisión del temporizador.
- Los requisitos de seguridad: Es importante seleccionar un temporizador que cumpla con los requisitos de seguridad de la aplicación.
Aplicaciones del arranque estrella-triángulo con inversión de giro
Este método de arranque se utiliza ampliamente en una variedad de aplicaciones, incluyendo:
- Bombas: El arranque estrella-triángulo es ideal para bombas que requieren un control de la corriente de arranque y la dirección de giro.
- Ventiladores: Este método de arranque se utiliza para controlar la corriente de arranque y la dirección de giro de los ventiladores.
- Cintas transportadoras: El arranque estrella-triángulo permite controlar la dirección de giro y reducir el estrés mecánico en la cinta.
- Maquinaria industrial: Se utiliza en una amplia gama de maquinaria industrial, incluyendo máquinas herramientas, mezcladoras y molinos.
El arranque estrella-triángulo con inversión de giro es una técnica robusta y eficaz para controlar el arranque de motores trifásicos. Ofrece múltiples ventajas, incluyendo la reducción de la corriente de arranque, la protección del motor y el control de la dirección de giro. Al comprender los principios de funcionamiento, los diferentes esquemas de conexión y los componentes esenciales, se puede implementar este método de arranque de forma eficiente y segura en una variedad de aplicaciones.
