La inversión de giro de un motor monofásico es un proceso esencial en muchas aplicaciones, desde ventiladores y bombas hasta cintas transportadoras y máquinas herramientas. Comprender el diagrama de inversión de giro y cómo funciona es fundamental para controlar la dirección de rotación del motor.
Principio de funcionamiento de los motores monofásicos
Los motores monofásicos se basan en el principio de inducción electromagnética. Al aplicar una corriente alterna (CA) al devanado del estator, se crea un campo magnético rotatorio que induce corriente en el rotor. Esta corriente, a su vez, genera un campo magnético en el rotor que interactúa con el campo del estator, provocando el movimiento del rotor.
La dirección de rotación del motor depende de la relación de fase entre la corriente en el devanado del estator y la corriente inducida en el rotor. En motores monofásicos, esta relación de fase se controla mediante un dispositivo llamado bobina de arranque o condensador de arranque.
Diagrama de inversión de giro

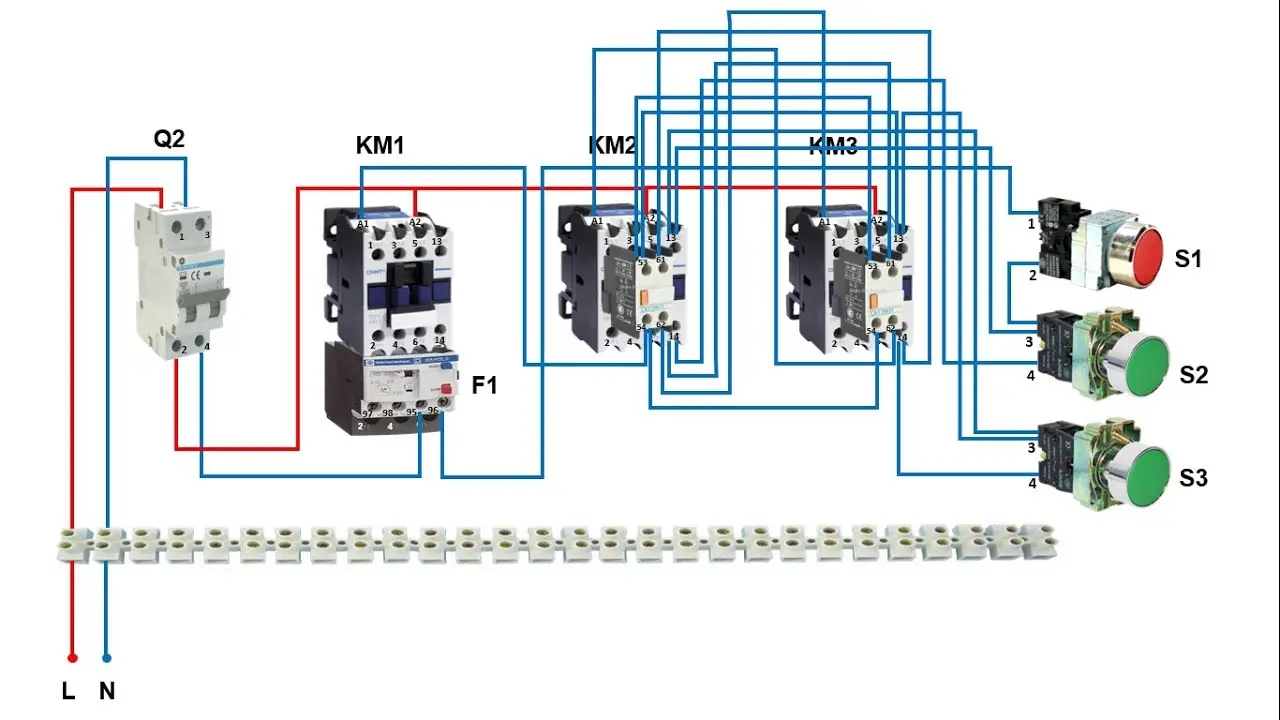

El diagrama de inversión de giro de un motor monofásico muestra la disposición de los componentes y las conexiones eléctricas necesarias para cambiar la dirección de rotación. En un motor monofásico típico, la inversión de giro se logra intercambiando las conexiones del devanado de arranque. Este devanado, también conocido como devanado auxiliar, se conecta en serie con un condensador de arranque.
Componentes principales:
- Devanado de trabajo : Este devanado está conectado directamente a la fuente de alimentación y proporciona la mayor parte del par de arranque.
- Devanado de arranque : Este devanado se conecta en serie con un condensador de arranque y se utiliza para crear un campo magnético que desplaza el campo del devanado de trabajo, generando el par de arranque.
- Condensador de arranque : Este dispositivo crea un desplazamiento de fase entre la corriente en el devanado de trabajo y el devanado de arranque, permitiendo la creación del campo magnético rotatorio necesario para el arranque.
- Interruptor de inversión : Este interruptor permite cambiar las conexiones del devanado de arranque, invirtiendo la dirección de la corriente en este devanado y, en consecuencia, la dirección de rotación del motor.
Pasos para invertir el giro de un motor monofásico
Para invertir la dirección de rotación de un motor monofásico, se debe seguir el siguiente procedimiento:
- Identificar el devanado de arranque : La bobina de arranque suele estar marcada con un símbolo o una letra diferente al devanado de trabajo.
- Desconectar el motor de la fuente de alimentación : Es fundamental asegurar que el motor esté apagado antes de realizar cualquier cambio en las conexiones.
- Identificar las conexiones del devanado de arranque : Localiza los cables que se conectan al devanado de arranque.
- Intercambiar las conexiones del devanado de arranque : Conmuta las conexiones del devanado de arranque para invertir la dirección de la corriente en este devanado.
- Reconectar el motor a la fuente de alimentación : Una vez que las conexiones se hayan intercambiado, se puede volver a conectar el motor a la fuente de alimentación.
- Comprobar la dirección de rotación : Enciende el motor y observa la dirección de rotación. Si la dirección es la deseada, el proceso de inversión de giro ha sido exitoso.
Ejemplos de inversión de giro
La inversión de giro de un motor monofásico es utilizada en diversas aplicaciones:
- Ventiladores : Permite cambiar la dirección del flujo de aire.
- Bombas : Permite invertir el flujo de líquido.
- Cintas transportadoras : Permite cambiar la dirección del movimiento de la cinta.
- Máquinas herramientas : Permite controlar la dirección de rotación de las herramientas.
Recomendaciones de seguridad
Al trabajar con motores eléctricos, es fundamental seguir las recomendaciones de seguridad para evitar accidentes:
- Desconectar el motor de la fuente de alimentación antes de realizar cualquier ajuste o reparación .
- Utilizar herramientas aisladas para evitar descargas eléctricas .
- Tener precaución con los componentes móviles del motor, como el rotor .
- Asegurarse de que el motor esté correctamente conectado a tierra .
- Si no se siente cómodo realizando la inversión de giro, consulte con un electricista cualificado .
Conclusión
Entender el diagrama de inversión de giro de un motor monofásico es esencial para controlar la dirección de rotación del motor en diversas aplicaciones. Al seguir los pasos descritos anteriormente y tener en cuenta las recomendaciones de seguridad, se puede invertir el giro de un motor monofásico de manera segura y eficaz.
