Los motores monofásicos son ampliamente utilizados en diversas aplicaciones domésticas e industriales debido a su simplicidad y bajo costo. Sin embargo, para que estos motores funcionen correctamente, requieren un sistema de inversión de capacitor para crear un campo magnético rotatorio que impulse el rotor.
En este artículo, exploraremos en detalle la conexión de un motor monofásico con inversión de capacitor, analizando sus diferentes tipos, ventajas, desventajas y consejos para su instalación y mantenimiento. Acompáñanos en este viaje para comprender mejor este esencial componente del sistema eléctrico.
- ¿Qué efecto cumple el capacitor en el motor monofásico?
- Cómo se conecta el capacitor en un motor de arranque por capacitor monofásico
- Tipos de capacitores utilizados en motores monofásicos
- Ventajas y desventajas de la conexión de motor monofásico con inversión de capacitor
- Recomendaciones para la instalación y mantenimiento de un motor monofásico con inversión de capacitor
- Consultas habituales sobre la conexión de motor monofásico con inversión de capacitor
¿Qué efecto cumple el capacitor en el motor monofásico?
El capacitor en un motor monofásico juega un papel crucial en la creación de un campo magnético rotatorio, esencial para el arranque y funcionamiento del motor. Este componente eléctrico almacena energía en forma de campo eléctrico, y al conectarlo en serie con el devanado auxiliar del motor, introduce un desfase en la corriente que fluye por este devanado.
Este desfase de corriente provoca un desfase en el campo magnético del devanado auxiliar, creando un campo magnético rotatorio que interactúa con el campo magnético del rotor, impulsándolo a girar. En esencia, el capacitor proporciona el "empujón" inicial para que el motor arranque y luego continúa contribuyendo al funcionamiento estable del motor.
Cómo se conecta el capacitor en un motor de arranque por capacitor monofásico
La conexión del capacitor en un motor de arranque por capacitor monofásico es relativamente sencilla. El capacitor se conecta en serie con el devanado auxiliar, que es un devanado adicional en el motor que está diseñado para crear el campo magnético rotatorio. Este circuito se denomina "circuito de arranque por capacitor".
El capacitor permanece conectado durante un breve período de tiempo, generalmente hasta que el motor alcanza una velocidad predeterminada. Luego, un interruptor centrífugo se activa y desconecta el capacitor del circuito. Esto se debe a que, una vez que el motor alcanza una velocidad suficiente, la fuerza centrífuga creada por la rotación del rotor es suficiente para mantener el motor girando sin la ayuda del capacitor.
Tipos de capacitores utilizados en motores monofásicos
Existen dos tipos principales de capacitores utilizados en motores monofásicos: capacitores de arranque y capacitores de funcionamiento.

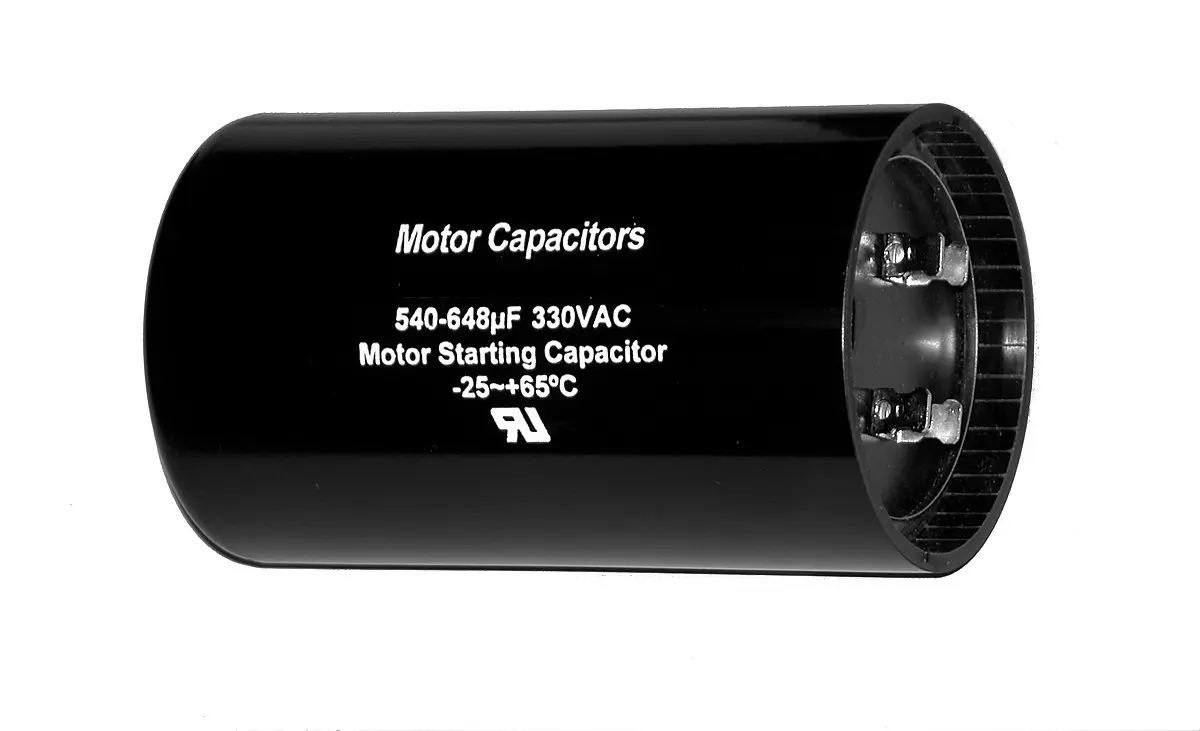

Capacitores de arranque
Los capacitores de arranque se utilizan únicamente para iniciar el motor. Son generalmente de mayor capacidad que los capacitores de funcionamiento y se conectan en serie con el devanado auxiliar para generar un campo magnético rotatorio inicial. Los capacitores de arranque tienen una capacidad de 70 μF o más, y pueden estar clasificados para tensiones de 125 V, 165 V, 250 V o 330 V. Son capacitores electrolíticos de aluminio no polarizados, diseñados para uso a corto plazo, específicamente para el período de arranque del motor.
Capacitores de funcionamiento
Los capacitores de funcionamiento se utilizan para mejorar el rendimiento del motor durante su funcionamiento continuo. Estos capacitores son generalmente de menor capacidad que los capacitores de arranque y se conectan en paralelo con el devanado auxiliar para crear un campo magnético rotatorio que mejora la eficiencia del motor y reduce el consumo de energía.
Los capacitores de funcionamiento tienen una capacidad de 5 a 100 μF y pueden estar clasificados para tensiones de 250 V, 370 V o 440 V. Normalmente se utilizan capacitores de película de polipropileno para este propósito, ya que ofrecen mayor estabilidad y resistencia a la temperatura.
Capacitores duales de funcionamiento
Los capacitores duales de funcionamiento, también conocidos como capacitores duales, son dispositivos que combinan dos capacitores en un solo cuerpo para aplicaciones de doble motor, como un motor de ventilador y un motor de compresor. Estos capacitores tienen tres terminales: C para común, FAN para el motor del ventilador y HERM para el motor del compresor. Se encuentran disponibles en diferentes tamaños y valores de capacitancia, como 40 + 5 μF, y pueden estar clasificados para tensiones de 370 V o 440 V. Los capacitores duales suelen ser cilindros redondos o ovalados y se utilizan en equipos de aire acondicionado.
Ventajas y desventajas de la conexión de motor monofásico con inversión de capacitor
Ventajas
- Arranque suave: La inversión de capacitor permite que el motor arranque suavemente, evitando el arranque brusco y las vibraciones excesivas.
- Mayor eficiencia: El campo magnético rotatorio generado por el capacitor optimiza la transferencia de energía al rotor, lo que se traduce en una mayor eficiencia del motor.
- Torque de arranque mejorado: La inversión de capacitor proporciona un mayor torque de arranque, permitiendo al motor arrancar cargas más pesadas.
- Reducción de consumo de energía: El capacitor puede reducir el consumo de energía del motor, especialmente en condiciones de carga constante.
Desventajas
- Complejidad del circuito: La inclusión de un capacitor en el circuito aumenta su complejidad, lo que puede requerir mayor conocimiento para la instalación y el mantenimiento.
- Costo adicional: El capacitor es un componente adicional, lo que implica un costo adicional en la instalación del motor.
- Riesgo de sobrecalentamiento: Si el capacitor no se selecciona correctamente o se daña, puede provocar sobrecalentamiento del motor y posibles daños.
Recomendaciones para la instalación y mantenimiento de un motor monofásico con inversión de capacitor
Para garantizar un funcionamiento óptimo y seguro del motor, es crucial seguir las siguientes recomendaciones para la instalación y el mantenimiento del capacitor:
- Seleccionar el capacitor adecuado: La selección del capacitor adecuado es fundamental para el correcto funcionamiento del motor. El capacitor debe tener la capacidad y la tensión nominal correctas para el motor.
- Instalación correcta: El capacitor debe estar instalado correctamente en el circuito del motor, siguiendo las instrucciones del fabricante.
- Inspecciones periódicas: Se recomienda realizar inspecciones periódicas del capacitor para verificar si hay daños o desgaste. Un capacitor dañado puede provocar problemas en el motor.
- Reemplazo oportuno: Si se detecta algún daño o fallo en el capacitor, es importante reemplazarlo de inmediato para evitar problemas en el motor.
Consultas habituales sobre la conexión de motor monofásico con inversión de capacitor
Aquí se presentan algunas consultas habituales sobre la conexión de motor monofásico con inversión de capacitor:
¿Qué tipo de capacitor debo utilizar para mi motor?
El tipo de capacitor depende de la aplicación específica del motor. Para determinar el tipo de capacitor adecuado, consulta las especificaciones del motor o contacta con un profesional.
¿Cómo puedo saber si el capacitor de mi motor está dañado?
Un capacitor dañado puede mostrar signos como sobrecalentamiento, hinchazón o fuga de líquido. Si observas alguno de estos síntomas, debes reemplazar el capacitor.
¿Cómo puedo probar el capacitor de mi motor?
Puedes probar el capacitor con un medidor de capacitancia. Si el capacitor está dañado, el medidor mostrará un valor de capacitancia diferente al que se especifica en la etiqueta del capacitor.
¿Cómo puedo calcular el valor del capacitor para mi motor?
La selección del valor del capacitor para un motor depende de las características específicas del motor, como la potencia, el voltaje y la velocidad. Consulta las especificaciones del fabricante o contacta con un profesional.
¿Cómo puedo conectar el capacitor al motor?
La conexión del capacitor al motor se realiza según las instrucciones del fabricante. En general, el capacitor se conecta en serie con el devanado auxiliar del motor.
La conexión de un motor monofásico con inversión de capacitor es un proceso relativamente sencillo, pero es crucial comprender los diferentes tipos de capacitores, sus funciones y las recomendaciones para la instalación y el mantenimiento. La selección y la instalación correctas del capacitor garantizan un funcionamiento óptimo y seguro del motor, mientras que el mantenimiento periódico ayuda a prevenir problemas y prolongar la vida útil del motor.
Si tienes dudas sobre la conexión de un motor monofásico con inversión de capacitor, consulta con un profesional para obtener asesoramiento experto.
