Arranque con inversión de giro para motores de inducción

Arranque con Inversión de Giro para Motores de Inducción

En el ámbito de la ingeniería eléctrica, el arranque con inversión de giro es una técnica fundamental para controlar la dirección de rotación de los motores de inducción. Este método permite cambiar el sentido de giro del motor sin necesidad de invertir físicamente sus conexiones. En este artículo, exploraremos a fondo este tipo de arranque, sus diferentes tipos, ventajas, desventajas y aplicaciones prácticas.

¿Qué es un Arranque con Inversión de Giro?

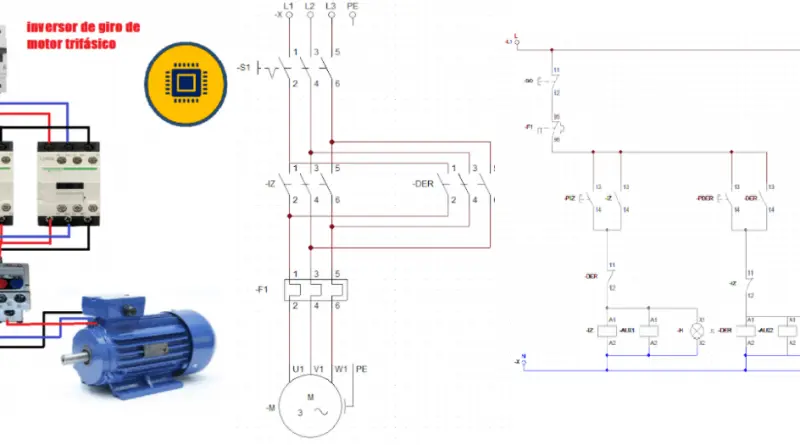

El arranque con inversión de giro es un método que utiliza un circuito eléctrico para invertir la dirección de rotación de un motor de inducción. Este proceso se logra intercambiando la polaridad de dos fases del motor, lo que provoca un cambio en el campo magnético rotatorio dentro del motor, haciendo que el rotor gire en la dirección opuesta.

Tipos de Arranque con Inversión de Giro

Existen diversos tipos de arranque con inversión de giro, cada uno con sus características y aplicaciones específicas. Los más comunes son:

Arranque Directo con Inversión de Giro

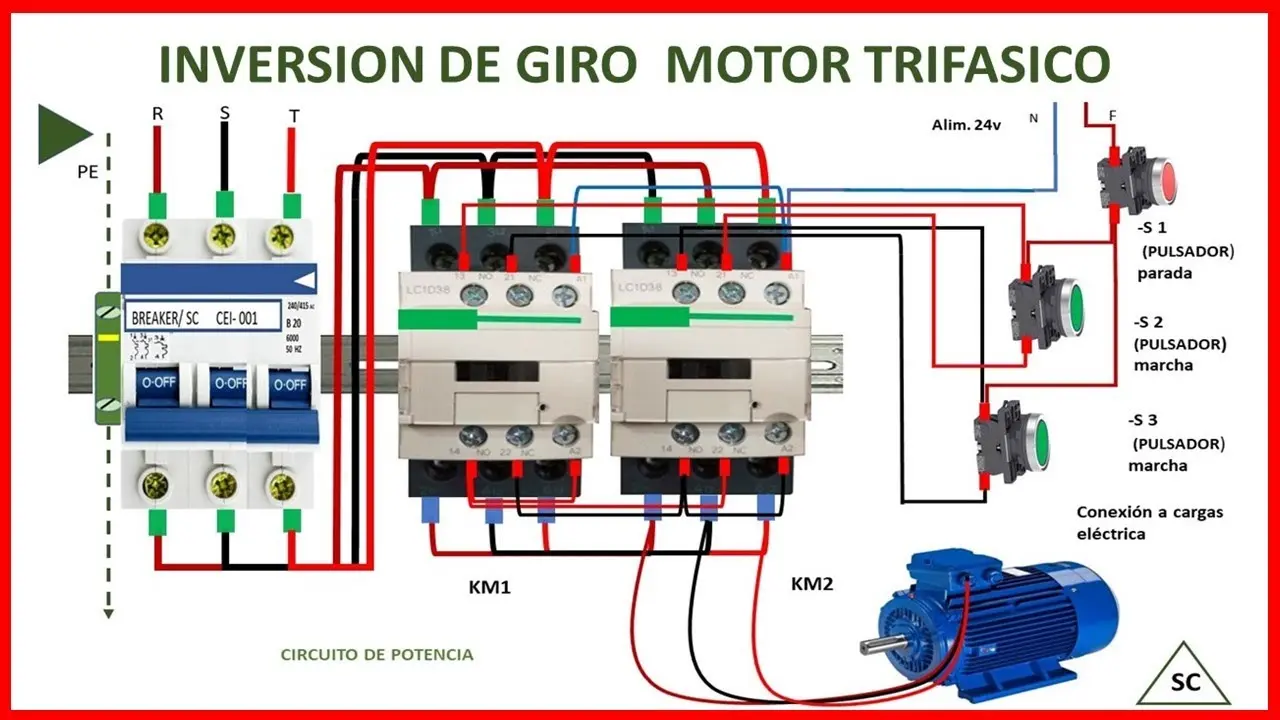

Este método es el más simple y se utiliza en aplicaciones donde se requiere un cambio de dirección rápido y directo. El proceso implica la activación de dos contactores, K1 y K2, que controlan la alimentación de las bobinas del motor. Al pulsar S2, se energiza K1, haciendo que el motor gire en sentido horario. Al pulsar S3, se desenergiza K1 y se energiza K2, lo que invierte la dirección del motor. Este método es ideal para aplicaciones donde no se requiere una parada temporizada o un ciclo continuo de inversión.

Arranque Directo con Inversión de Giro y Parada Temporizada

Este tipo de arranque incorpora un temporizador (T1) que controla la duración del tiempo de parada del motor. El proceso comienza con la activación de KM1 y su retroalimentación NA, sin activar el temporizador. Al pulsar S1, se corta la energía al circuito, activando TDurante el tiempo de parada temporizado, no se pueden activar los pulsadores S2 y S3 para invertir el sentido de giro. Una vez que T1 se cierra, se puede proceder a invertir la dirección.

Arranque Directo con Inversión de Giro y Ciclo Continuo

Este método se utiliza para aplicaciones que requieren un ciclo continuo de inversión de giro. Se utilizan dos temporizadores (T1 y T2) para controlar el tiempo de rotación en cada dirección. Al pulsar S2, se energiza K1 y T1, haciendo que el motor gire en sentido horario por un tiempo determinado. Cuando T1 NA se activa, se desenergiza K1 y se energiza K2, invirtiendo la dirección. El proceso se repite con T2, T2 NA y T2 NC.

Arranque Directo con Inversión de Giro y Frenado Dinámico por Inyección de CC

Este método utiliza un frenado dinámico para detener el motor rápidamente. Se utiliza un circuito de corriente continua (CC) para generar un campo magnético que se opone al movimiento del rotor. Al pulsar S1, se energiza KM1 y se enciende TAl pulsar S0, se desactiva KM1, se activa T1 y se energiza KM3, que alimenta el estator con CC. El rotor se frena debido a la interacción entre el campo magnético de CC y el campo magnético del rotor. Luego de que el motor se detiene, se desactiva KM3 y se puede invertir la dirección.

Métodos de Frenado de Motores de Inducción Trifásicos

El frenado de un motor de inducción es esencial para muchas aplicaciones, especialmente cuando se requiere una parada rápida y segura. Los métodos de frenado más comunes son:

Frenado por Electrofreno

Este método utiliza un electrofreno que se activa al cortar la alimentación al motor. El electrofreno se compone de un electroimán, zapatas de frenado y un plato móvil. Cuando el motor está funcionando, el electroimán mantiene las zapatas separadas del plato. Al cortar la alimentación, el electroimán se desenergiza, y las zapatas presionan el plato, frenando el motor.

Frenado por Contra Corriente

Este método implica invertir la dirección de la corriente en el motor. Al invertir la corriente, se crea un campo magnético que se opone al movimiento del rotor, frenándolo. Este método es efectivo, pero genera mucho calor en el motor y puede dañar el motor si se utiliza durante períodos prolongados.

Frenado por Inyección de CC

Este método utiliza una fuente de corriente continua para generar un campo magnético en el estator del motor. El campo magnético de CC se opone al movimiento del rotor, frenándolo. Este método es más eficiente que el frenado por contra corriente y genera menos calor.

Ventajas y Desventajas del Arranque con Inversión de Giro

El arranque con inversión de giro ofrece varias ventajas, pero también tiene algunas desventajas:

Ventajas:

• Control preciso de la dirección de rotación: Permite cambiar la dirección del motor de manera rápida y eficiente.
• Flexibilidad en aplicaciones: Se puede usar en una variedad de aplicaciones, desde sistemas de transporte hasta maquinaria industrial.
• Facilidad de implementación: El circuito de control es relativamente simple de diseñar e implementar.

Desventajas:

• Mayor complejidad del circuito: Requiere la adición de componentes adicionales al circuito de control, como contactores, relés y temporizadores.
• Posibles problemas de seguridad: Si no se implementa correctamente, puede haber riesgos de cortocircuitos o sobrecargas.
• Limitaciones en la velocidad de inversión: La velocidad de inversión del motor está limitada por la inercia del rotor y la respuesta del circuito de control.

Aplicaciones del Arranque con Inversión de Giro

El arranque con inversión de giro tiene una amplia gama de aplicaciones en diversas industrias:

• Sistemas de transporte: Cintas transportadoras, elevadores, plataformas móviles, etc.
• Maquinaria industrial: Máquinas herramienta, robots industriales, máquinas de embalaje, etc.
• Sistemas de automatización: Control de procesos industriales, sistemas de posicionamiento, etc.
• Electrodomésticos: Lavadoras, secadoras, refrigeradores, etc.

Consideraciones para Implementar el Arranque con Inversión de Giro

Al implementar un sistema de arranque con inversión de giro, tener en cuenta los siguientes aspectos:

• Selección del tipo de arranque: Elegir el tipo de arranque adecuado para la aplicación específica.
• Diseño del circuito de control: Asegurar un diseño adecuado del circuito, incluyendo la selección de componentes y el dimensionamiento de los cables.
• Seguridad: Incorporar medidas de seguridad para evitar cortocircuitos, sobrecargas y accidentes.
• Prueba y puesta en marcha: Probar el sistema de forma exhaustiva antes de ponerlo en funcionamiento.

Conclusión

El arranque con inversión de giro es una técnica esencial para controlar la dirección de rotación de los motores de inducción. Comprender los diferentes tipos de arranque, sus ventajas y desventajas, y las consideraciones para la implementación, es crucial para un diseño y operación eficientes y seguros. La aplicación de esta técnica se extiende a una amplia gama de industrias, mejorando la automatización y el control de los procesos industriales.
