En el entorno de la electrónica, los motores DC son ampliamente utilizados en una variedad de aplicaciones, desde robots y drones hasta sistemas de automatización industrial. Para controlar el movimiento de estos motores, se necesita un circuito que permita invertir su dirección de giro. Aquí es donde entra en juego el puente H, un circuito que ha sido el estándar durante décadas para lograr este objetivo. Sin embargo, en la actualidad, con la proliferación de microcontroladores y la demanda de soluciones más compactas y eficientes, existen alternativas al puente H tradicional que ofrecen nuevas posibilidades para la inversión de giro en motores DC.
¿Cómo funciona un módulo puente H?

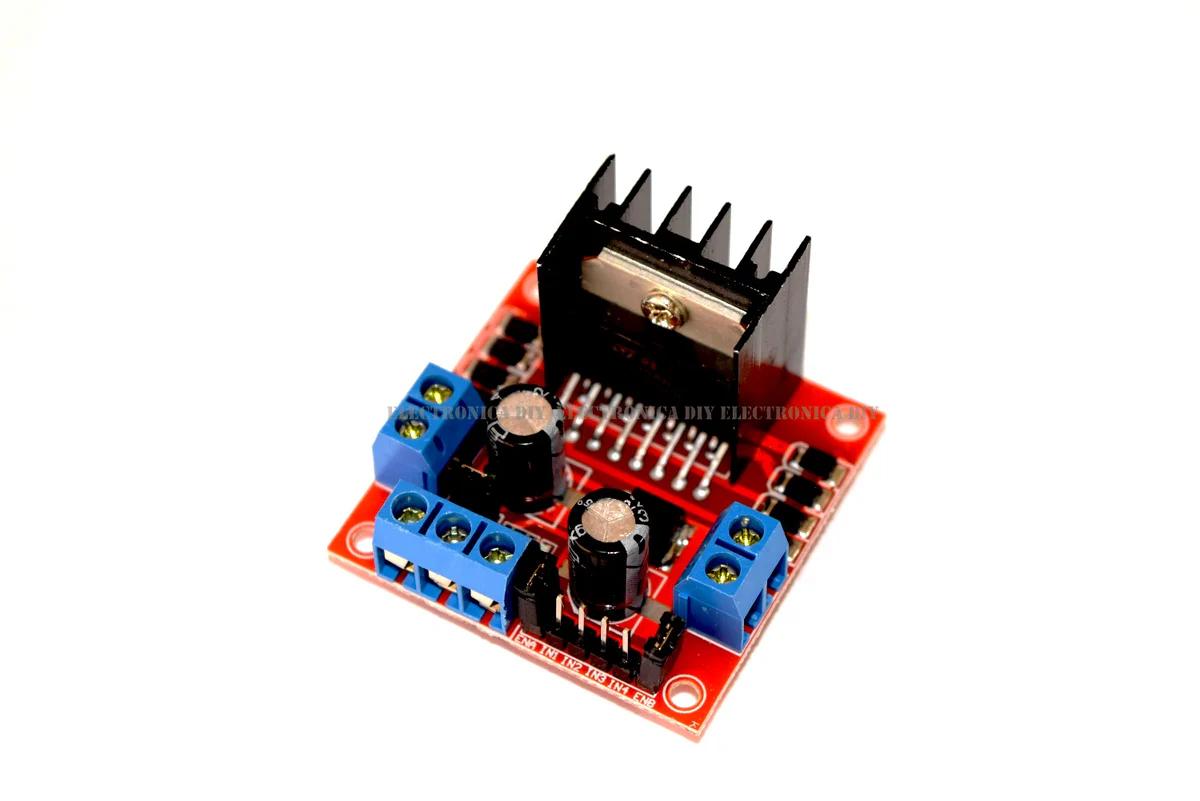

Un módulo puente H típico se basa en el chip L298N o L293D, y está diseñado para controlar dos motores DC independientes o un motor paso a paso. Su funcionamiento se basa en dos puentes H, cada uno de los cuales es un conjunto de cuatro transistores conectados de forma específica para permitir el flujo de corriente en ambas direcciones.
El módulo puente H permite controlar el sentido de giro y la velocidad del motor mediante señales TTL que se pueden obtener de microcontroladores como Arduino, Raspberry Pi o Launchpads de Texas Instruments. Además, la mayoría de los módulos puente H integran un regulador de voltaje de 5V para alimentar la parte lógica del chip, lo que simplifica su implementación.
Características técnicas de un módulo puente H
- Chip: L298N o L293D
- Canales: 2 (para controlar dos motores DC o un motor paso a paso)
- Voltaje lógico: 5V
- Voltaje de operación: 5V-35V
- Consumo de corriente (Digital): 0 a 36mA
- Capacidad de corriente: 2A (picos de hasta 3A)
- Potencia máxima: 25W
- Peso: 30g
- Dimensiones: 43 43 27 mm
Alternativas al puente H tradicional
Aunque el puente H sigue siendo una solución popular, existen alternativas que ofrecen ventajas adicionales, como:
Drivers de motor con control PWM integrado
Estos drivers integran un controlador PWM (Modulación de Ancho de Pulso) en el mismo chip. Esto permite controlar la velocidad del motor con mayor precisión y eficiencia, además de reducir el número de componentes externos necesarios. Algunos ejemplos de drivers de motor con control PWM integrado son:
- DRV8833: Este driver es capaz de controlar motores DC y paso a paso con una corriente máxima de 5A por canal. Soporta control PWM y puede ser utilizado con microcontroladores como Arduino y Raspberry Pi.
- L298P: Este driver es una versión actualizada del L298N, con mejoras en su eficiencia y capacidad de corriente. También incluye control PWM para una mayor precisión en la velocidad del motor.
Módulos puente H con control de corriente
Estos módulos integran un circuito de control de corriente que limita la corriente que fluye a través del motor, protegiéndolo de sobrecargas y daños. Algunos ejemplos de módulos puente H con control de corriente son:
- TB6612FNG: Este módulo es ideal para controlar motores DC con una corriente máxima de 2A por canal. Ofrece control PWM, protección contra sobrecorriente y la posibilidad de utilizar una fuente de alimentación externa.
- L9110S: Este módulo puede controlar dos motores DC con una corriente máxima de 5A por canal. Incorpora un circuito de control de corriente para proteger el motor y un controlador PWM para un control preciso de la velocidad.
MOSFET de potencia para construir un puente H personalizado
Para aplicaciones que requieren una mayor capacidad de corriente o un control más preciso, es posible construir un puente H personalizado utilizando MOSFET de potencia. Los MOSFET son transistores de efecto de campo que ofrecen una alta eficiencia y capacidad de corriente, lo que los hace ideales para aplicaciones de potencia.
Ventajas de las alternativas al puente H tradicional
Las alternativas al puente H tradicional ofrecen una serie de ventajas, incluyendo:
- Mayor eficiencia energética: Los drivers de motor con control PWM integrado y los MOSFET de potencia ofrecen una mayor eficiencia en la conversión de energía, lo que se traduce en un menor consumo de energía y una mayor duración de la batería.
- Control de velocidad más preciso: El control PWM integrado permite un control más preciso de la velocidad del motor, lo que es esencial en aplicaciones que requieren un movimiento preciso y uniforme.
- Protección contra sobrecorriente: Los módulos puente H con control de corriente integran un circuito que protege el motor de sobrecargas y daños.
- Tamaño más compacto: Algunas de estas alternativas, como los drivers de motor integrados, son más compactas que los módulos puente H tradicionales, lo que las hace ideales para proyectos con espacio limitado.
Desventajas de las alternativas al puente H tradicional
Aunque las alternativas al puente H tradicional ofrecen ventajas significativas, también tienen algunas desventajas:
- Costo más alto: Los drivers de motor con control PWM integrado y los MOSFET de potencia suelen ser más costosos que los módulos puente H tradicionales.
- Mayor complejidad: La implementación de estas alternativas puede ser más compleja que la de un módulo puente H tradicional, especialmente si se utiliza MOSFET de potencia para construir un puente H personalizado.
- Limitaciones de corriente: Algunos drivers de motor tienen una capacidad de corriente limitada, lo que puede no ser adecuado para aplicaciones que requieren una alta corriente.
Ejemplos prácticos de alternativas al puente H
A continuación, se presentan algunos ejemplos prácticos de cómo se pueden utilizar las alternativas al puente H tradicional en proyectos electrónicos:
Robot móvil con control PWM
Para construir un robot móvil con control preciso de la velocidad, se puede utilizar un driver de motor con control PWM integrado, como el DRV883El driver se conecta al microcontrolador y controla la velocidad de los motores del robot, lo que permite un movimiento suave y preciso.
Sistema de automatización industrial con control de corriente
En un sistema de automatización industrial, es importante proteger los motores de sobrecargas y daños. Un módulo puente H con control de corriente, como el TB6612FNG, puede utilizarse para controlar los motores y limitar la corriente que fluye a través de ellos, asegurando un funcionamiento seguro y confiable.
Proyectos de alta potencia con MOSFET de potencia
Para proyectos que requieren una alta capacidad de corriente, como un sistema de accionamiento de motor de gran tamaño, se puede construir un puente H personalizado utilizando MOSFET de potencia. Esto permite un control preciso de la corriente y la velocidad, además de una alta eficiencia en la conversión de energía.
Conclusiones
El puente H ha sido una solución popular para controlar el giro de motores DC durante décadas, pero con la proliferación de microcontroladores y la demanda de soluciones más compactas y eficientes, existen alternativas al puente H tradicional que ofrecen nuevas posibilidades. Los drivers de motor con control PWM integrado, los módulos puente H con control de corriente y los MOSFET de potencia ofrecen ventajas significativas, como mayor eficiencia energética, control de velocidad más preciso y protección contra sobrecorriente.
La elección de la mejor alternativa dependerá de las necesidades específicas del proyecto, incluyendo la capacidad de corriente requerida, el nivel de control de velocidad deseado y el presupuesto disponible. Sin embargo, las alternativas al puente H tradicional representan una evolución en el control de motores DC, ofreciendo un mayor rendimiento y flexibilidad para una amplia gama de aplicaciones electrónicas.
